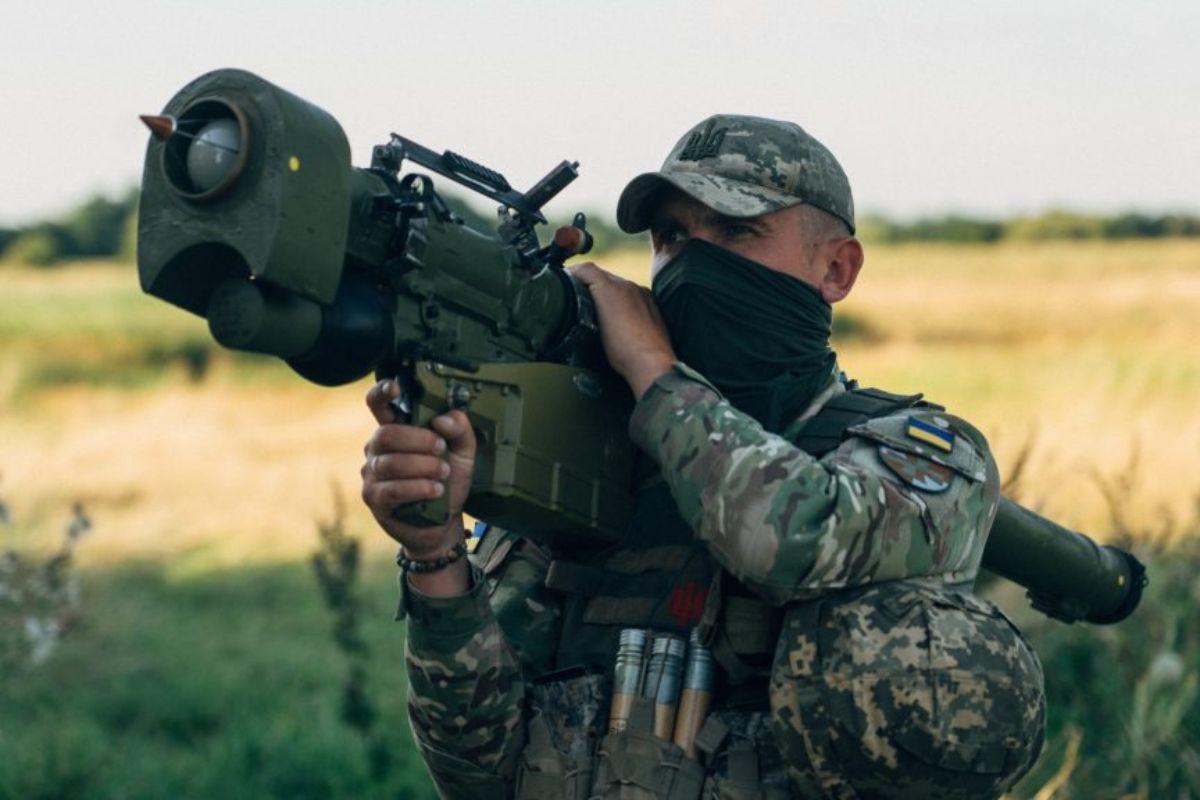

Переносний зенітно-ракетний комплекс «Ігла» (індекс ГРАУ 9К38, натовське позначення SA-18 Grouse) з’явився як відповідь на потребу в надійному засобі прикриття військ від низьколетючих повітряних загроз. Ракета 9М39 стартує з плеча одного бійця, залишає тонкий димний слід і спрямовується до теплового випромінювання двигунів цілі за кілька кілометрів. Система поєднує компактність, швидке розгортання та покращену стійкість до перешкод порівняно з попередниками типу «Стріла».
Основні параметри комплексу дають чітке уявлення про його можливості. Дальність ураження сягає 5,2 км, висота цілей — від 10 м до 3,5 км. Швидкість ракети досягає 800 м/с (близько 2,3 Маха). Максимальна швидкість цілей, які можна ефективно перехоплювати, становить до 360 м/с на зустрічному курсі та 320 м/с на догонному. Маса ракети — 10,8 кг, повного комплексу в бойовому положенні — близько 17,9 кг. Час переведення з похідного в бойове положення не перевищує 13 секунд, а час реакції — близько 5 секунд.
Історія створення та еволюція комплексу
Розробка принципово нового ПЗРК почалася на початку 1970-х у Коломенському конструкторському бюро машинобудування (КБМ) під керівництвом головного конструктора С. П. Непобідимого. Головним завданням стало створення системи з істотно вищою стійкістю до теплових перешкод і ширшою зоною ураження, ніж у комплексів попереднього покоління. Теплову головку самонаведення розробляло Ленінградське оптико-механічне об’єднання (ЛОМО) під керівництвом О. А. Артамонова.
Через технічні складнощі з новою двоспектральною головкою програму розділили. Спрощена версія 9К310 «Ігла-1» (SA-16 Gimlet) з головкою на базі «Стріли-3» надійшла на озброєння 1981 року. Повноцінний 9К38 «Ігла» з удосконаленою головкою 9Е410 прийняли на озброєння 1983 року. Цей поділ дозволив швидко наситити війська новою технікою, а згодом надати їм значно ефективніший варіант.
Згодом з’явилася модернізована версія 9К338 «Ігла-С» (SA-24 Grinch), прийнята на озброєння 2004 року. Вона отримала покращену чутливість головки, більшу бойову частину та здатність ефективніше працювати проти безпілотників і низьколетючих крилатих ракет. У Росії з 2014 року «Іглу» поступово замінює комплекс «Верба» з триспектральною головкою.
Конструкція та ключові компоненти
Ракета 9М39 має циліндричний корпус діаметром 72 мм і довжину 1,574 м. На носі розташований характерний обтічник-«голка» (аероспайк), який зменшує хвильовий опір на надзвукових швидкостях і захищає головку самонаведення від перегріву. Корпус виконаний з легких сплавів, стабілізатори та рулі розкриваються після старту. Ракета стабілізується обертанням навколо поздовжньої осі зі швидкістю 900–1200 обертів за хвилину.
Твердопаливний ракетний двигун забезпечує швидкий розгін. Після виходу з труби протягом часток секунди спрацьовує маршовий двигун, який працює близько 8–8,5 секунди. Додаткові сопла для відведення газів покращують маневреність на початковій ділянці траєкторії. Після вигоряння палива ракета продовжує політ за інерцією, хоча ймовірність ураження на цьому етапі знижується.
Пускова труба 9П39 — одноразова, з конічним переднім зрізом. Пусковий механізм 9П516-1 інтегрує апаратуру запиту «свій-чужий» (1Л14-1), яка блокує пуск по дружніх цілях з високою надійністю. Електронний блок забезпечує вибір режиму стрільби (назустріч або вдогін) та попередній розігрів головки. Живлення подається від наземної батареї 9Б238. Для командира передбачено портативний планшет цілевказівки 1Л15-1, який отримує дані від вищестоящих пунктів управління.
Тактико-технічні характеристики ПЗРК Ігла
Комплекс призначений для ураження реактивних і турбогвинтових літаків, вертольотів та крилатих ракет на зустрічних і догонних курсах у складних умовах перешкод. Основні параметри зведені в таблицю для зручного порівняння.
| Параметр | Значення для 9К38 «Ігла» |
|---|---|
| Дальність ураження цілей | до 5,2 км |
| Висота ураження цілей | 10–3500 м |
| Максимальна швидкість ракети | до 800 м/с (≈2,3 Маха) |
| Швидкість цілей (назустріч / вдогін) | до 360 м/с / до 320 м/с |
| Маса ракети 9М39 | 10,8 кг |
| Маса комплексу (бойове положення) | ≈17,9 кг |
| Довжина / діаметр ракети | 1,574 м / 72 мм |
| Маса бойової частини | 1,17 кг (390 г вибухівки HMX) |
| Тип бойової частини | Осколково-фугасна спрямована |
| Час реакції / розгортання | ≈5 с / ≤13 с |
| Температурний діапазон експлуатації | від -50 до +50 °C |
Дані узагальнено з відкритих джерел, включаючи uk.wikipedia.org та en.wikipedia.org.
Ці цифри — не просто абстрактні значення. Дальність 5,2 км означає, що оператор може вражати цілі ще до того, як вони підійдуть на відстань ефективного застосування бортової зброї. Висотний діапазон від 10 метрів дозволяє працювати по вертольотам, що йдуть на бреючому польоті, уникаючи перешкод рельєфу.
Система самонаведення та стійкість до перешкод
Серцем комплексу є пасивна двоспектральна головка самонаведення 9Е410. Вона використовує два канали — інфрачервоний та ультрафіолетовий (або два ІЧ-діапазони в різних модифікаціях). Така архітектура дозволяє розрізняти справжню ціль і теплові пастки. Логічний блок порівнює сигнали: двигун літака чи вертольота має характерний спектр і температуру, тоді як більшість пасток — короткочасні спалахи з іншою спектральною сигнатурою.
Охолодження чутливих елементів (азотне або термоелектричне) підвищує чутливість і знижує власні шуми головки. Перед пуском оператор чує тональний сигнал захоплення — це означає, що головка «бачить» ціль і готова до автономного польоту. Після старту ракета діє за принципом «вистрілив і забув», хоча на початковій ділянці можливе коректування за рахунок аеродинамічних рулів.
У порівнянні з одноканальними головками попередніх комплексів «Ігла» значно краще справляється з масованими тепловими перешкодами. Ймовірність ураження цілі без протидії становить 0,5–0,6, а при застосуванні пасток залишається на рівні 0,3–0,4 залежно від умов. Це суттєвий прогрес порівняно з «Стрілою-2М».
Бойова частина та механізм ураження цілі
Бойова частина масою 1,17 кг містить близько 390 г потужної вибухівки типу HMX. Вона осколково-фугасного типу зі спрямованим ефектом. При підриві формується спрямований потік уламків і ударна хвиля, оптимізована для ураження повітряних цілей. Контактний та зачіпний детонатори забезпечують підрив при прямому зіткненні або при зачіпанні об поверхню.
Додатково передбачено механізм, що ініціює детонацію залишків палива в баках цілі після основного підриву. На кінцевій ділянці траєкторії ракета виконує маневр, спрямовуючи бойову частину в найбільш вразливі елементи — фюзеляж, крило або двигун. Така комбінація підвищує ймовірність катастрофічного ураження навіть при неповному прямому влучанні.
Варіанти комплексу та українська модернізація
Крім базової «Ігли» 9К38 існують кілька модифікацій. «Ігла-1» (9К310) — спрощена версія з дещо меншою дальністю та висотою ураження, прийнята раніше. «Ігла-С» (9К338) отримала збільшену бойову частину (до 2,5 кг у деяких джерелах), покращену головку та дальність до 6 км. Вона краще пристосована для боротьби з безпілотними апаратами та крилатими ракетами.
У Збройних Силах України прийнято на озброєння модернізований варіант 9К310УМ «Ігла-1М» з новою головкою самонаведення ОГС УА-424 розробки київського ЦКБ «Арсенал». Модернізація забезпечує кращий захист від сучасних ІЧ-перешкод, підвищену ймовірність ураження та можливість інтеграції з тепловізійними прицілами. Такі комплекси успішно застосовувалися для перехоплення крилатих ракет Х-101 та ударних безпілотників типу Shahed у складних умовах.
Бойове застосування в реальних конфліктах
«Ігла» брала участь у багатьох збройних конфліктах з 1980-х років: в Афганістані, Анголі, Сальвадорі, Югославії, Іраку, Сирії, Лівії та інших регіонах. Найчастіше комплекс застосовували проти вертольотів і штурмової авіації, що діяла на малих висотах. Ефективність залежала від підготовки розрахунків, тактики застосування та наявності засобів протидії з боку противника.
У ході російсько-української війни ПЗРК «Ігла» та його модифікації активно використовували обидві сторони. Українські зенітники зафіксували низку успішних пусків по російських літаках Су-25, Су-34, вертольотах Ка-52 та Мі-24, а також по крилатих ракетах. Модернізовані українські варіанти з тепловізорами продемонстрували здатність працювати вночі та проти цілей з пониженою інфрачервоною сигнатурою.
Цікаві факти про ПЗРК Ігла
- Назва «Ігла» походить від характерного голкоподібного обтічника-аероспайка на носі ракети, який не тільки зменшує аеродинамічний опір, а й захищає чутливу головку самонаведення від перегріву на надзвукових швидкостях.
- Один військовий може самостійно нести комплекс, розгорнути його та виконати пуск за лічені секунди — час переведення в бойове положення не перевищує 13 секунд.
- Двоспектральна головка 9Е410 здатна розрізняти теплові пастки навіть тоді, коли їх потужність у кілька разів перевищує випромінювання справжньої цілі, завдяки логічному аналізу спектральних характеристик.
- У 2000-х роках вартість одного комплексу на експорт становила приблизно 60–80 тисяч доларів США, що робило його доступним для багатьох країн.
- Українські інженери та волонтери розробили варіанти модернізації з тепловізорами, які дозволили ефективно застосовувати «Іглу» проти сучасних крилатих ракет і дронів у нічних умовах.
- Комплекс перебуває на озброєнні понад тридцяти країн світу та досі залишається актуальним засобом протиповітряної оборони ближнього ешелону.
Сучасні виклики — поява масових недорогих безпілотників з низькою інфрачервоною сигнатурою — змушують удосконалювати як головки самонаведення, так і тактику застосування. Модернізовані українські версії з тепловізійними каналами показують, що навіть радянська база може отримати нове життя завдяки локальним інженерним рішенням. «Ігла» продовжує залишатися важливим елементом системи прикриття військ, де портативність і швидкість реакції відіграють вирішальну роль.
Інженерна думка, закладена в цей комплекс майже півстоліття тому, досі впливає на розвиток переносних зенітних систем. Кожна нова модифікація — це відповідь на еволюцію повітряних загроз, і «Ігла» з її голкоподібним обтічником та розумною головкою самонаведення залишається яскравим прикладом того, як класичні рішення адаптуються до реалій сьогодення.
