Електролічильник фіксує активну енергію, що проходить через електричне коло, і відображає її в кіловат-годинах. У механічних моделях це відбувається через обертання алюмінієвого диска під дією магнітних полів, а в електронних — через цифрову обробку сигналів напруги й струму мікроконтролером.
Прилад постійно вимірює миттєву потужність і накопичує її з часом. Від точності цього процесу залежить розмір рахунку, тому розуміння принципу роботи допомагає помітити збої, уникнути зайвих витрат і правильно інтерпретувати показання.
Сучасні моделі додають багатотарифність, дистанційну передачу даних і захист від втручання, зберігаючи базовий фізичний принцип вимірювання.
Магнітні потоки та вихрові струми: фізика індукційного лічильника
Індукційний електролічильник працює за принципом електромагнітної індукції. Усередині корпусу розташовані дві котушки: струмова, увімкнена послідовно з навантаженням, і напругова, підключена паралельно до мережі. Струмова котушка має невелику кількість витків товстого дроту, напругова — багато витків тонкого.
Коли через прилад проходить змінний струм, обидві котушки створюють змінні магнітні потоки. Завдяки індуктивності напругової котушки ці потоки зсунуті за фазою приблизно на 90 градусів. Вони пронизують алюмінієвий диск, розташований у повітряному зазорі між магнітопроводами. У диску виникають вихрові струми.
Взаємодія вихрових струмів із магнітними полями породжує силу, що змушує диск обертатися. Обертальний момент пропорційний добутку напруги, струму та косинуса кута зсуву фаз між ними — тобто активній потужності. Постійний магніт, розміщений поруч із диском, створює гальмівний момент, пропорційний швидкості обертання. Коли обертальний і гальмівний моменти врівноважуються, диск крутиться з постійною швидкістю, прямо пропорційною споживаній потужності.
Кількість обертів диска за певний час відповідає спожитій енергії. Через черв’ячну передачу обертання передається на рахунковий механізм із барабанчиками. На корпусі зазвичай зазначено передавальне число — наприклад, 1200 об/кВт·год. Це означає, що 1200 повних обертів диска відповідають одній кіловат-годині.
Для початківців важливо знати: чим більше приладів увімкнено, тим швидше крутиться диск. Для досвідчених користувачів варто пам’ятати про поріг чутливості — найменшу потужність, від якої прилад починає обліковувати енергію. У старих моделях він може становити 10–20 Вт, у новіших — значно менше.
Цифрова епоха: як електронні схеми рахують кіловат-години

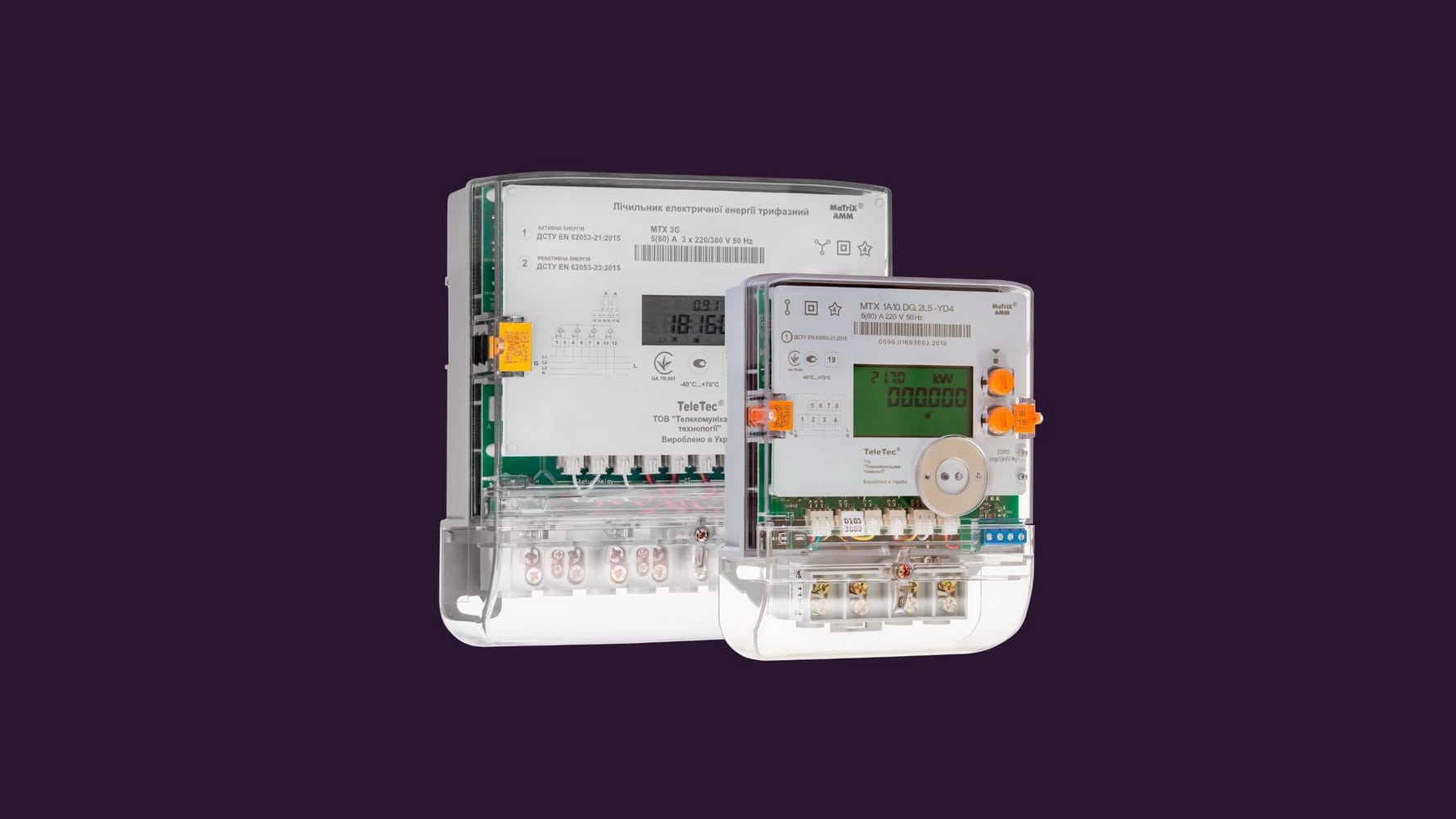

Електронний (статичний) лічильник не має рухомих частин. Вимірювання відбувається через датчики: для струму використовують шунт, трансформатор струму або котушку Роговського, для напруги — резистивний дільник. Аналогові сигнали надходять на аналого-цифровий перетворювач, який тисячі разів на секунду дискретизує їх.
Мікроконтролер або спеціалізована мікросхема обчислює миттєву потужність за формулою P = U × I × cos φ, де U — напруга, I — струм, cos φ — коефіцієнт потужності. Далі потужність інтегрується за часом: E = ∫ P dt. Результат накопичується в енергії, яка відображається на рідкокристалічному дисплеї або передається через імпульсний вихід.
Світлодіод на корпусі блимає з частотою, пропорційною потужності. Кожен імпульс відповідає певній кількості ват-годин згідно з постійною лічильника. Електронні моделі точніші, менше залежать від температури й нахилу, краще захищені від зовнішніх магнітних полів і дозволяють реалізувати багатотарифний облік.
У нашій практиці ми стикалися з випадком, коли власник квартири помітив різке зростання показань після встановлення нового електронного лічильника. Після перевірки з’ясувалося, що попередній індукційний прилад мав завищений поріг чутливості й не враховував споживання кількох приладів у режимі очікування. Новий лічильник просто почав фіксувати те, що раніше «проковтував».
Еволюція від механіки до смарт-систем: короткий історичний шлях
Потреба в обліку електроенергії виникла після появи динамо-машин у 1860-х роках. Перший прилад — лічильник годин роботи ламп Самюеля Гардінера — запатентовано 1872 року. Він вимірював лише час подачі струму. У 1883 році Герман Арон створив точніший самописець споживання.
Справжній прорив стався 1889 року, коли Отто Тітус Блаті запатентував індукційний лічильник для змінного струму. Пристрій використовував два магнітних поля, зсунутих за фазою, і алюмінієвий диск. Цей принцип став основою майже всіх механічних лічильників ХХ століття. У 1894 році Олівер Шелленбергер удосконалив конструкцію для компанії Westinghouse.
Електронні лічильники з’явилися в 1970–1980-х роках із розвитком напівпровідників. Спочатку вони зберігали механічні рахункові механізми, пізніше перейшли на LCD-дисплеї. Смарт-лічильники додали двосторонній зв’язок, можливість дистанційного зчитування та керування тарифами.
Порівняння типів: індукційні, електронні та інтелектуальні
Різні конструкції мають свої сильні й слабкі сторони залежно від умов експлуатації.
| Характеристика | Індукційний | Електронний | Смарт-лічильник |
|---|---|---|---|
| Принцип вимірювання | Обертання диска під дією магнітних полів | Цифрова обробка сигналів датчиків | Цифрова обробка + зв’язок |
| Клас точності (типовий) | 2,0 | 1,0 або 0,5 | 0,5–1,0 |
| Рухомі частини | Є | Немає | Немає |
| Багатотарифність | Обмежена або відсутня | Підтримується | Повна підтримка |
| Дистанційне зчитування | Ні | Можливе через додаткові модулі | Так, стандартно |
| Захист від втручання | Низький | Середній | Високий |
Дані про класи точності базуються на стандартах серії IEC 62053. Індукційні моделі поступово виходять з ужитку через нижчу точність і відсутність сучасних функцій, однак залишаються надійними в умовах стабільних навантажень.
Поширені помилки та міфи про роботу приладів
Багато користувачів роблять типові помилки, які впливають на рахунки або призводять до конфліктів з енергопостачальником.
- Вважати, що лічильник «накручує» сам по собі. Насправді при правильно встановленому приладі без навантаження диск зупиняється, а електронний дисплей не змінює показання. Якщо обертання є — шукайте витік або помилку в проводці.
- Ігнорувати клас точності. Прилад класу 2,0 може мати похибку до ±2 %, що на великих обсягах споживання дає помітну різницю. Заміна на клас 1,0 часто окупається.
- Думати, що магніт «зупиняє» сучасний лічильник. Електронні моделі з шунтами або трансформаторами струму майже не реагують на зовнішні магнітні поля. Спроби втручання фіксуються як спроба шахрайства.
- Не перевіряти правильність підключення нуля й фази. У деяких схемах це призводить до занижених або завищених показань.
- Передавати показання з помилкою в розрядах. Особливо критично для багатотарифних приладів, де денна й нічна зони рахуються окремо.
Ці помилки трапляються як у новачків, так і у досвідчених користувачів, які звикли до старих механічних моделей.
Коли показники «скачуть» або диск крутиться без навантаження: діагностика
Ненормальна поведінка лічильника майже завжди має фізичну причину. Якщо диск обертається при повністю вимкнених споживачах, можливі витік струму через пошкоджену ізоляцію, помилкове підключення або несправність самого приладу. У електронних моделях різкі стрибки показань іноді свідчать про збій мікроконтролера або проблеми з датчиками.
За моїм досвідом використання різних моделей протягом місяців спостережень, найчастіше «дивна» поведінка виявляється наслідком неправильного монтажу або старіння проводки, а не дефектом лічильника. Самостійно можна перевірити: вимкнути всі автомати, переконатися, що диск зупинився, і лише потім вмикати споживачі по одному, спостерігаючи за реакцією.
Звертатися до фахівця варто, якщо:
- диск крутиться без навантаження після перевірки всіх автоматів;
- показання зростають стрибками без видимої причини;
- на корпусі є сліди нагріву, запах гару або тріщини;
- лічильник видає незрозумілі коди помилок;
- після заміни приладу рахунки різко змінилися без зміни споживання.
Самостійно можна лише знімати показання, перевіряти герметичність пломб і фіксувати аномалії. Будь-яке розкриття корпусу або втручання в схему — справа сертифікованого електрика чи представника енергопостачальника.
Чек-лист для самостійної перевірки лічильника
Періодична перевірка допомагає вчасно помітити проблеми.
- Переконайтеся, що пломби на місці й не пошкоджені.
- При вимкнених автоматах диск має бути нерухомим, а електронний дисплей — не змінювати показання.
- Увімкніть один потужний споживач (наприклад, електричний чайник) і перевірте, чи зростає швидкість обертання або частота блимання світлодіода.
- Порівняйте показання з попередніми — різкий необґрунтований стрибок потребує уваги.
- Для багатотарифних моделей перевірте, чи правильно перемикаються зони за часом.
- Зверніть увагу на температуру корпусу: сильний нагрів — сигнал про перевантаження або несправність.
- Запишіть постійну лічильника (імп/кВт·год) і передавальне число — вони знадобляться для контрольних розрахунків.
Цей список займає кілька хвилин, але дозволяє впевнено контролювати прилад.
Смарт-лічильники в Україні станом на 2026 рік
Станом на кінець 2025 року майже 24 % побутових споживачів електроенергії в Україні мали встановлені інтелектуальні лічильники — загалом близько 4,1 млн приладів. У 2026 році оператори систем розподілу планують встановити ще понад 740 тисяч таких пристроїв. Найвищий рівень оснащення зафіксовано в окремих західних областях, де показник перевищує 40 %.
Смарт-лічильники автоматично передають дані, підтримують диференційовані тарифи, фіксують якість електроенергії й дозволяють оперативно виявляти аварії. Для користувача це означає відсутність потреби щомісяця передавати показання вручну та можливість аналізувати споживання в режимі, близькому до реального часу.
Впровадження інтелектуального обліку — частина модернізації мереж, яка зменшує втрати й підвищує прозорість розрахунків.
Часті запитання користувачів
Чому диск інколи крутиться дуже повільно навіть при вимкнених приладах?
Можливий невеликий витік через конденсатори в імпульсних блоках живлення або через пошкоджену ізоляцію. Якщо швидкість помітна — потрібна перевірка.
Чи впливає напруга мережі на точність?
Індукційні лічильники компенсують відхилення в певних межах, електронні — ще краще. Значні відхилення від номіналу все одно впливають на роботу обладнання.
Що означає клас точності 1,0?
Допустима відносна похибка становить ±1 % за нормальних умов згідно зі стандартами IEC 62053.
Чи можна самостійно замінити лічильник?
Ні. Заміна виконується тільки спеціалістами з відповідними допусками, після чого прилад пломбується.
Чому нічний тариф вигідніший?
У багатотарифних моделях енергія вночі рахується за зниженою ставкою. Лічильник автоматично розподіляє споживання за зонами часу.
Розуміння того, як працює електролічильник, перетворює абстрактні цифри на зрозумілий фізичний процес. Механічний диск або електронний імпульс — обидва способи фіксують одну й ту саму енергію, що проходить через вашу мережу. З цією базою легше контролювати витрати, помічати аномалії й обирати оптимальні режими споживання.
