TRML-4D — це багатофункціональна радіолокаційна система повітряного спостереження та супроводу цілей, розроблена німецькою компанією Hensoldt. Вона поєднує активну фазовану антенну решітку AESA на основі нітриду галію з цифровим формуванням променів і обробкою сигналів у режимі pulse-Doppler. Завдяки цьому радар одночасно визначає не лише положення цілі в просторі, а й її швидкість, що робить його справжньою 4D-системою.
У сучасних умовах, коли загрози включають крилаті ракети, дрони різних типів і маневрені літаки, така здатність стає вирішальною. TRML-4D може супроводжувати понад 1500 цілей одночасно на інструментальній дальності до 250 км, при цьому точно відстежуючи винищувачі на відстані понад 120 км і надзвукові ракети — понад 60 км. Система інтегрована переважно в зенітні ракетні комплекси IRIS-T SLM та SLS, але працює й автономно, надаючи повну повітряну картину для прийняття рішень.
Що таке TRML-4D і як він працює
Радар належить до сімейства TRS-4D/TRML-4D і є еволюцією попередніх моделей TRML. Його серце — активна електронно-сканована антена AESA з твердотільними модулями на GaN. На відміну від старих механічних або пасивних фазованих антен, тут кожен елемент самостійно генерує та приймає сигнал. Це дозволяє формувати кілька променів одночасно в різних напрямках без механічного повороту всієї антени.
Цифрове формування променів (digital beamforming) поєднується з обробкою Doppler-ефектів. Doppler дозволяє вимірювати радіальну швидкість цілі, відокремлюючи рухомі об’єкти від нерухомого фону — землі, хмар чи моря. Саме тому система називається 4D: три координати плюс швидкість. У режимі Track-While-Scan радар постійно сканує простір і водночас точно супроводжує виділені цілі з високою частотою оновлення даних — менше секунди.
Система добре працює в складних умовах: при наявності перешкод, у зонах високої щільності цілей, при низьколітаючих або завислих об’єктах. Вбудовані алгоритми класифікації розрізняють типи загроз, а функції ECCM виявляють і пригнічують перешкоди від ворожих засобів РЕБ. Є також режим «Skin Track» — супровід власних ракет для оцінки результату ураження та функція відстеження цілей у «конусі мовчання» над антеною.
Технічні характеристики TRML-4D
Щоб краще уявити реальні можливості радара, варто розглянути його основні параметри, які виробник підтверджує в офіційних специфікаціях. Ці дані дозволяють порівняти систему з іншими радарами класу medium-range air surveillance та зрозуміти, чому вона ефективна проти сучасних загроз.
| Параметр | Значення |
|---|---|
| Частотний діапазон | C-band (IEEE), G-band (NATO) |
| Тип антени | GaN Solid State AESA, pulse-Doppler |
| Інструментальна дальність | 250 км |
| Інструментальна висота | до 30–40 км |
| Мінімальна дальність | менше 200 м |
| Кількість цілей, що супроводжуються одночасно | понад 1500 (3D + Doppler) |
| Дальність супроводу винищувача | понад 120 км |
| Дальність супроводу надзвукової ракети | понад 60 км |
| Точність у режимі Track-While-Scan | азимут <0,2°, кут підйому <0,3°, дальність <15 м |
| Охоплення за азимутом | 360° (механічне обертання) + електронне сканування |
| Охоплення за кутом підйому (спостереження / супровід) | -2°…+70° (з електронним нахилом до -10°) / до +90° |
| Система «свій — чужий» | інтегрована IFF MkXII-A/S (Mode 5, Mode S) |
| Час розгортання / згортання | 10–15 хвилин |
Ці параметри показують баланс між дальністю, точністю та здатністю працювати в насиченому повітряному просторі. Варто зауважити, що інструментальна висота в різних джерелах вказується як 30 або 40 км — це пов’язано з конкретними режимами роботи та умовами. Мінімальна дальність менше 200 м дозволяє виявляти навіть дуже близькі загрози, наприклад, дрони-камікадзе на фінальному етапі атаки.
Функціональні можливості та особливості
TRML-4D пропонує набір функцій, які виходять далеко за межі простого виявлення. Система підтримує категорізацію цілей, керований пошук і супровід у виділеному секторі з підвищеною продуктивністю. Функція «Skin Track» дає змогу супроводжувати власні ракети та отримувати підтвердження ураження.
Overflight tracking дозволяє бачити цілі, що пролітають безпосередньо над антеною, де звичайні радари мають «сліпу зону». Вбудована система ECCM виявляє, супроводжує та пригнічує перешкоди. Програмне забезпечення дозволяє адаптувати режими роботи під конкретну місію ще до початку роботи — від максимальної дальності до пріоритету на низьколітаючі цілі.
Радар повністю програмно-визначений, тому його можливості можна розширювати оновленнями. Це важливо в умовах швидкої еволюції загроз: дрони з низькою помітністю, ройові атаки, комбіновані удари. Система має високу надійність завдяки твердотільній технології — вихід з ладу окремих модулів не призводить до повної втрати працездатності, а час відновлення (MTTR) становить менше півгодини.
Застосування в системах протиповітряної оборони
Основне призначення TRML-4D — забезпечення роботи зенітних ракетних комплексів середньої дальності, насамперед IRIS-T SLM. Радар надає дані для наведення ракет на відстань до 40 км і висоту до 20 км у складі такого комплексу. Водночас він може працювати автономно, передаючи повітряну картину в командні пункти або інтегруючись з іншими датчиками, наприклад пасивними радарами Twinvis тієї ж компанії.
У реальних бойових умовах, зокрема під час захисту неба України, TRML-4D демонструє високу ефективність проти крилатих ракет, дронів та авіації. Система швидко формує точні траєкторії навіть для маневрених або низьколітаючих цілей, скорочуючи час реакції збройних систем. Її мобільність дозволяє швидко змінювати позиції, уникаючи ураження противником.
Мобільність, розгортання та експлуатація

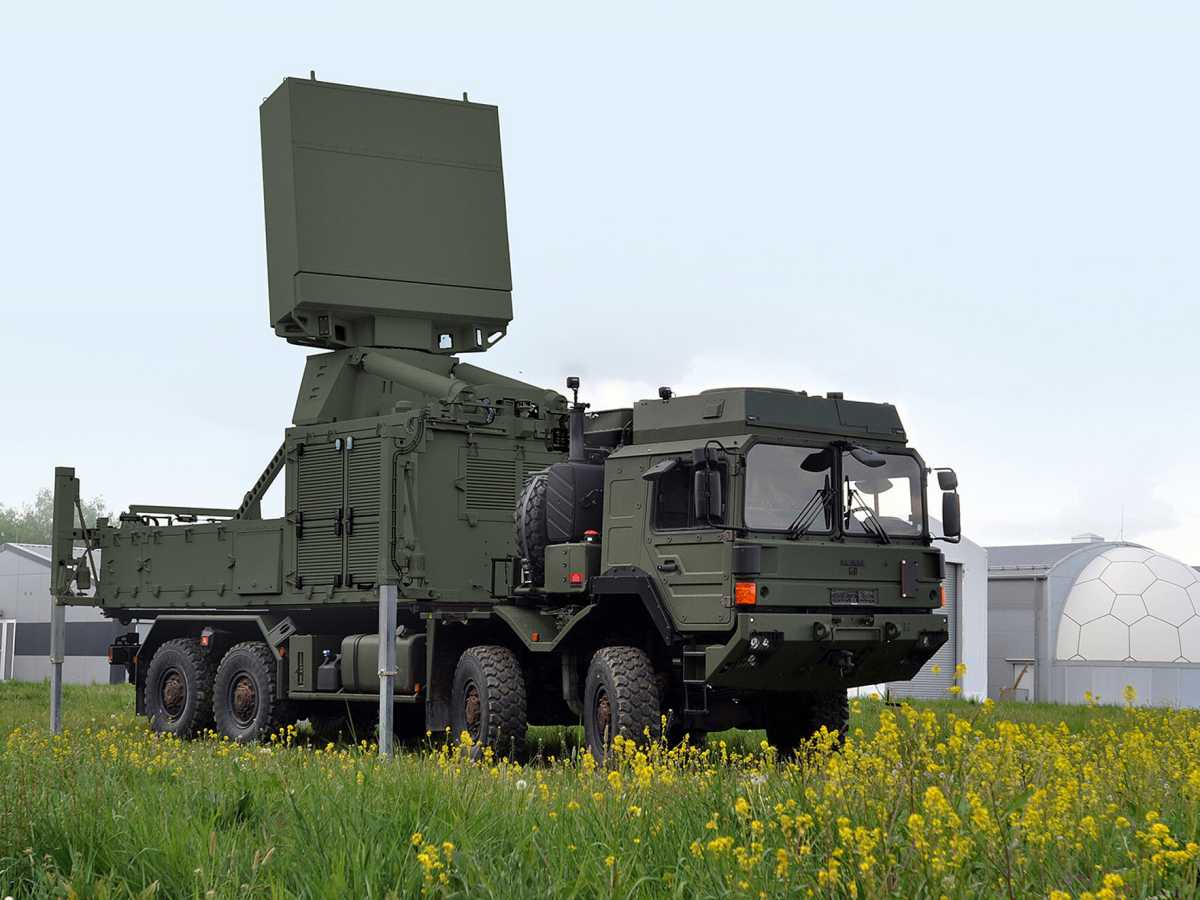

Радар розміщується в 20-футовому ISO-контейнері, який встановлюють на позашляхові вантажівки типу MAN HX77 або подібні платформи 8×8. Система автономна — має власний генератор живлення. Розгортання та згортання займають 10–15 хвилин, що критично важливо для живучості в умовах сучасного поля бою.
Оператор може керувати радаром дистанційно, без постійної присутності біля апаратури. Вбудована система самодіагностики (BIT) виявляє несправності з точністю до модуля. Експлуатація можлива в широкому діапазоні температур (від -40 до +49 °C у робочому режимі), на висоті до 3000 м і на схилах з ухилом до 5°. Це робить TRML-4D придатним для різних театрів військових дій — від європейських рівнин до гірських районів.
Розвиток та постачання до 2026 року
Розробка TRML-4D велася як відповідь на зростання загроз від низьколітаючих і малопомітних цілей. Система почала надходити на озброєння наприкінці 2010-х. З 2022 року значна кількість радарів була поставлена Україні в рамках військової допомоги — спочатку кілька одиниць, а у 2025 році укладено великий контракт на понад 340 млн євро на постачання TRML-4D разом зі спеціалізованими радарами Spexer.
Станом на 2026 рік Hensoldt активно нарощує виробництво — з трьох до п’ятнадцяти одиниць на рік — і відкриває нові потужності в Ульмі. Компанія отримала замовлення на радари для країн-учасниць Європейської ініціативи «Небесний щит» (ESSI) у складі комплексів IRIS-T SLM. У липні 2026 року Hensoldt та українська компанія Fire Point підписали меморандум про інтеграцію TRML-4D у перспективну систему протиракетної оборони FREYJA, орієнтовану на балістичні загрози.
Ці кроки показують, що радар не стоїть на місці: виробник додає можливості штучного інтелекту для класифікації цілей та інтеграції даних з інших сенсорів.
Цікаві факти про радар TRML-4D
Радар TRML-4D приховує низку технічних і практичних деталей, які роблять його особливо цікавим для фахівців і ентузіастів оборонних технологій. Ось найяскравіші з них: – Система здатна виявляти цілі з ефективною площею розсіювання всього 0,01 м² — це рівень малопомітних дронів або крилатих ракет на певних ракурсах. – Функція «look-back» дозволяє швидко підтверджувати та супроводжувати пріоритетні цілі з високою частотою оновлення, що критично при роботі з швидкими маневреними загрозами. – Радар успішно пройшов бойову перевірку в Україні, де допоміг значно підвищити ефективність перехоплення повітряних цілей у складі комплексів IRIS-T. – Виробництво TRML-4D зросло в п’ять разів за два роки — з трьох до п’ятнадцяти одиниць на рік, що свідчить про високий попит. – Система програмно-визначена: оновлення софту можуть додавати нові режими роботи без заміни апаратної частини. – TRML-4D може інтегруватися з пасивними радарами Twinvis, створюючи комбіновану систему, стійку до радіоелектронної боротьби. – У 2026 році розпочато роботи з адаптації радара для завдань протиракетної оборони балістичних цілей у партнерстві з українськими розробниками. – Час розгортання 10–15 хвилин дозволяє екіпажу швидко залишити позицію після роботи, значно підвищуючи живучість станції.
Ці факти підкреслюють не лише технічну досконалість, а й практичну цінність системи в реальних конфліктах та її потенціал для подальшого розвитку. TRML-4D продовжує еволюціонувати разом із новими викликами в повітрі.
