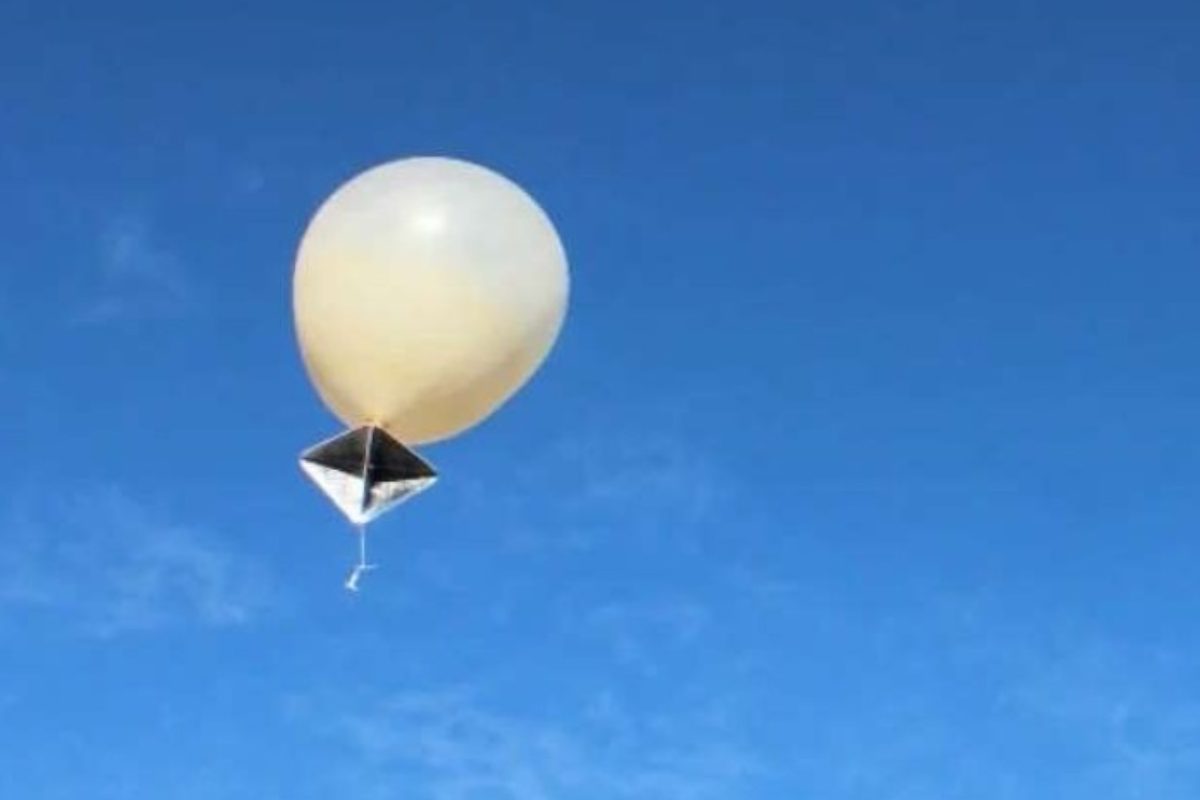

У небі над Київщиною, Полтавщиною чи Дніпропетровщиною час від часу з’являються невеликі кулі діаметром метр-півтора. Вони повільно дрейфують за вітром, а на тонкому шнурку до них прикріплений металевий або фольгований об’єкт незвичайної форми. На екранах радіолокаційних станцій такі об’єкти виглядають як повноцінні повітряні цілі — іноді схожі на дрон або навіть невеликий літак. Саме тому вони привертають увагу протиповітряної оборони, змушують реагувати розрахунки та іноді витрачати ресурси.
Ця технологія — повітряна куля з кутовим відбивачем — не нова. Вона поєднує старі принципи радіолокації з сучасними тактичними задачами. Для новачків це виглядає як дивний повітряний «привид», для фахівців — ефективний спосіб підвищити радіолокаційну помітність (RCS) дешевим і доступним способом.
Кутовий відбивач працює за принципом ретрорефлексії. Коли радіохвиля від радара потрапляє на три взаємно перпендикулярні металеві площини (тригранний або октаедричний відбивач), вона послідовно відбивається від кожної поверхні і повертається точно назад до джерела сигналу. Ефект подібний до того, як три дзеркала в кутку кімнати завжди повертають промінь ліхтарика прямо на вас, незалежно від кута, під яким ви світите.
На відміну від звичайної плоскої поверхні, яка розсіює енергію в різні боки, кутовий відбивач концентрує відбиту енергію в одному напрямку. Через це ефективна площа розсіювання (RCS) пристрою в кілька разів перевищує його фізичні розміри. Невелика конструкція з алюмінієвих пластин або навіть фольги на пінопластовому каркасі може «світитися» на радарі так, ніби це об’єкт площею кілька квадратних метрів. Чим більші грані відбивача і чим точніше дотримані прямі кути, тим сильніший ефект, особливо на певних частотах радарів.
Професійні зразки, які використовували ще під час Другої світової та в повоєнний період для метеорологічних зондів, виготовляли з легкого алюмінієвого фольгованого паперу на бальсовому каркасі. Американський ML-306/AP, наприклад, розкривався після запуску і створював кілька кутових елементів. Сучасні польові версії часто простіші: металеві пластини або навіть листовий пінопласт, обклеєний алюмінієвою фольгою для запікання. Вони важать мало, дешево коштують і їх легко виготовити в польових умовах.
Повітряна куля виконує роль носія. Звичайна латексна або подібна оболонка наповнюється легким газом — гелієм чи воднем — і піднімає відбивач на висоту кілька кілометрів. Траєкторія повністю залежить від вітру: куля дрейфує туди, куди дме потік на відповідній висоті. Керування відсутнє, тому запуск вимагає точного метеопрогнозу. Якщо вітер змінюється, куля може піти в непередбачуваному напрямку, іноді навіть у бік сусідніх країн.
Історія таких пристроїв починалася з мирних задач. У 1940-х–1960-х роках метеорологи та військові використовували кулі з кутовими відбивачами для вивчення вітрів на висоті. Радар засікав сильний сигнал від відбивача і відстежував переміщення кулі, розраховуючи швидкість і напрямок повітряних потоків. Пізніше технологію адаптували для військових цілей — як маркери для пошуково-рятувальних операцій, калібрування радарів або створення хибних цілей. У наземному варіанті кутові відбивачі й досі застосовують для імітації техніки або важливих об’єктів, щоб відволікти високоточні боєприпаси.
У контексті сучасних конфліктів повітряні кулі з відбивачами стали елементом тактики виснаження та розвідки. Вони запускаються групами, часто одночасно з ударними дронами чи ракетами. Головна мета — створити на радарах багато додаткових позначок, змусити системи ППО реагувати, витрачати час і боєприпаси на малозначущі цілі. Деякі екземпляри можуть нести невелике розвідувальне обладнання — камери чи передавачі, — хоча основна маса залишається простою «пустушкою».
Українські військові фіксують такі об’єкти з 2023 року. Речник Повітряних сил ЗСУ Юрій Ігнат неодноразово пояснював, що куля з відбивачем — це повітряна ціль, на яку радіотехнічні підрозділи змушені реагувати. Візуально вона виглядає нешкідливою, але на радарі створює перешкоди. Часом кулі збивають, іноді використовують засоби радіоелектронної боротьби, щоб «посадити» їх або дезорієнтувати.
Для протиповітряної оборони такі цілі — це комбінація виклику та можливості. З одного боку, вони відволікають увагу та ресурси. З іншого — їх відносно легко виявити візуально на невеликій висоті, а сучасні радари та системи РЕБ дозволяють розрізняти справжні загрози від дешевих імітацій. Багато залежить від щільності запуску та того, чи приховується за «роєм» куль щось серйозніше.
Технологія має очевидні обмеження. Повітряна куля повністю залежить від погоди: сильний вітер або зміна напрямку може віднести її далеко від запланованої зони. На денному світлі кулю та підвішений відбивач помітно неозброєним оком або з допомогою оптики. Сучасні радіолокаційні станції з доплерівськими можливостями та системи штучного інтелекту краще розрізняють низькошвидкісні цілі з характерною траєкторією дрейфу. Крім того, відбивач дає сильний сигнал лише в певному діапазоні кутів і частот; при зміні ракурсу або використанні інших типів радарів ефективність падає.
Цікаві факти
– Кутовий відбивач може збільшити RCS маленького об’єкта в десятки разів. Професійні метеорологічні зразки 1940-х років (наприклад, ML-306/AP) забезпечували дальність виявлення до 40+ км на тогочасних радарах. – Деякі сучасні польові версії виготовляють буквально з пінопласту та фольги для запікання — і вони все одно створюють помітний сигнал на радарах. – У 2025–2026 роках Україна активно розвиває власні аеростатні системи (зокрема, компанія Aerobavovna). Їхні tethered-аеростати піднімають ретранслятори зв’язку, засоби РЕБ та розвідки на висоту сотні метрів і працюють днями безперервно — це вже не хибні цілі, а корисні платформи для фронту. – Історично кутові відбивачі на кулях використовували не тільки військові, а й для калібрування цивільних радарів та вивчення верхніх шарів атмосфери.
Сьогодні технологія продовжує еволюціонувати. Дешеві одноразові кулі з відбивачами залишаються інструментом асиметричної тактики, а більш складні аеростати з корисним навантаженням перетворюються на елементи сучасної системи зв’язку та спостереження. Різниця між «привидом на радарі» і повноцінною повітряною платформою залежить від конструкції, матеріалів та того, яку задачу ставить перед собою той, хто запускає пристрій у небо.
Принцип залишається тим самим: кілька перпендикулярних площин здатні повернути радіохвилю назад і змусити техніку «побачити» те, що насправді значно менше або взагалі не існує в тому вигляді, в якому його сприймає радар. У світі, де кожна хвиля й кожна секунда уваги на полі бою мають вагу, навіть найпростіша повітряна куля з кутовим відбивачем продовжує відігравати свою роль — іноді як дратівлива перешкода, іноді як частина більшої тактичної картини.
