Джавелін — це американський переносний протитанковий ракетний комплекс третього покоління, розроблений компаніями Raytheon (нині RTX) та Lockheed Martin. Він першим у масовому виробництві реалізував принцип «вистрілив — забув»: оператор фіксує ціль через тепловізійний приціл, натискає спуск і може відразу ховатися, а ракета самостійно летить до бронетехніки.
У перші тижні повномасштабного вторгнення 2022 року саме ці комплекси стали одним із найефективніших інструментів стримування російських танкових колон на підступах до Києва, Харкова та інших напрямків. Маленькі розрахунки з двома солдатами перетворювалися на серйозну загрозу для багатотонних машин, змушуючи ворога змінювати тактику просування.
Система складається з багаторазового блоку наведення (CLU) та одноразової пускової труби з ракетою. Загальна вага готового до стрільби комплексу — близько 22 кг. Це дозволяє одному військовому переносити і застосовувати зброю, хоча для максимальної ефективності зазвичай працюють удвох.
Історія створення та еволюція Джавеліна
Розробка почалася ще в середині 1980-х як відповідь на потребу замінити старіший Dragon. У 1989 році контракт на повномасштабну розробку отримало об’єднання Texas Instruments та Martin Marietta. Перші успішні випробування відбулися на початку 1990-х, а на озброєння комплекс прийняли в 1996 році.
З того часу система постійно вдосконалювалася. З’явилися блоки з покращеною електронікою, нові варіанти боєголовок. У 2020-х почали виробляти F-модель зі багатоцільовою боєголовкою. А в травні 2026 року Joint Venture Javelin передала перші полегшені блоки наведення LW CLU американській армії. Ці нові прилади на 70 % менші та на 40 % легші за попередні, вдвічі збільшують дальність ідентифікації цілі та дозволяють вражати цілі на відстані до 4 км.
Виробництво триває вже понад 30 років. Станом на 2021 рік випустили понад 50 тисяч ракет. Навіть у 2026 році, попри розвиток дешевих FPV-дронів, попит на Джавелін залишається високим — компанії нарощують потужності через глобальну потребу в надійній високоточній зброї.
Конструкція та принцип роботи: пояснення для початківців і технічні деталі для знавців
Для людини, яка вперше чує про комплекс, усе виглядає просто: солдат дивиться в приціл, бачить теплове зображення танка, натискає кнопку — і ракета летить. Насправді всередині відбувається складна послідовність процесів.

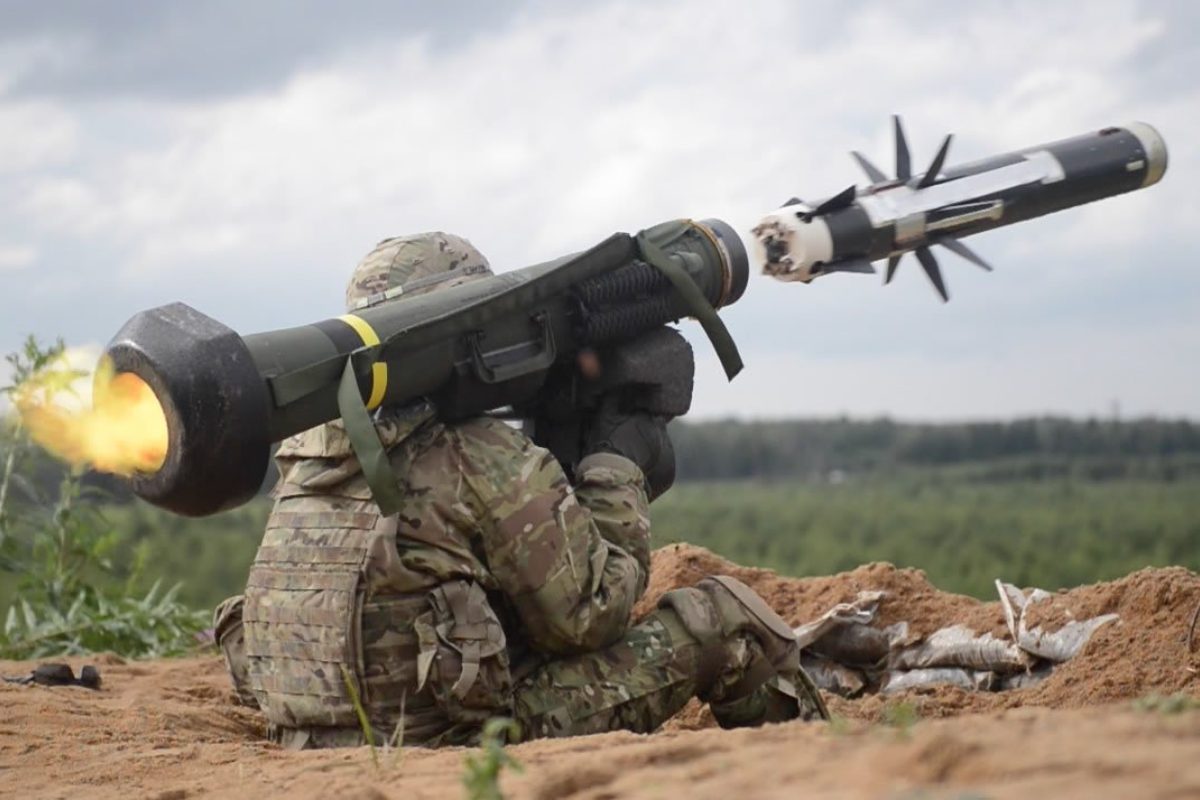

Спочатку спрацьовує «м’який пуск». Невеликий двигун виштовхує ракету з труби на безпечну відстань від стрільця. Лише після цього вмикається основний твердопаливний двигун. Це дозволяє вести вогонь з приміщень, окопів чи навіть з вікон будинків без ризику для розрахунку від потужного вихлопу.
Ракета має інфрачервону голівку самонаведення на основі матриці з 64×64 чутливих елементів (телурид кадмію ртуті). Вона бачить не просто точку тепла, а форму теплового зображення — двигун, вихлопні труби, катки. Алгоритми розпізнавання цілі працюють зі швидкістю близько 180 кадрів за секунду. Після захоплення оператор може відпустити спуск — ракета летить сама.
Існує два основні режими атаки. У режимі «згори» (top attack) ракета після старту різко набирає висоту до 150 метрів, а потім пікірує на дах цілі. Саме дах танка має найтоншу броню — часто еквівалент 50–100 мм гомогенної сталі проти 500–800 мм з фронту чи борту. У режимі прямої атаки ракета летить низько і б’є в борт або корму.
Боєголовка тандемна. Перший заряд (молібденовий кумулятивний) ініціює динамічний захист (ERA), підриваючи його плити. Другий, основний заряд (мідний) формує потужний кумулятивний струмінь, який пробиває основну броню. Пробиття перевищує 760 мм гомогенної сталі. Це дозволяє вражати практично будь-які сучасні танки, навіть з додатковим захистом.
Для просунутих читачів цікаво, що система стабілізації використовує гіроскопи, акселерометри та мікродвигуни, які постійно коригують положення ракети в польоті. Навіть якщо танк почне маневрувати, алгоритми передбачають траєкторію і коригують курс.
Основні технічні характеристики FGM-148 Джавелін
| Параметр | Значення |
|---|---|
| Вага готового комплексу | близько 22,3 кг |
| Вага блоку наведення (CLU) | 6,4 кг |
| Довжина ракети / труби | 1,1 м / 1,2 м |
| Діаметр | 127 мм |
| Дальність (стандартна CLU) | до 2500 м |
| Дальність (LW CLU, з 2026) | до 4000 м (з машини — до 4750 м) |
| Боєголовка | тандемна кумулятивна HEAT, 8,4 кг |
| Пробиття броні | понад 760 мм гомогенної сталі |
| Швидкість польоту | близько 140 м/с |
| Час польоту | 19–40 секунд залежно від дальності |
| Екіпаж | 1–2 особи |
Нові полегшені блоки наведення LW CLU, перші партії яких надійшли до американської армії саме у 2026 році, не просто зменшили вагу — вони кардинально розширили можливості системи в умовах сучасного поля бою.
Застосування Джавеліна в російсько-українській війні
Україна почала отримувати Джавеліни ще у 2018 році — перша партія включала 37 блоків наведення та 210 ракет. Після 24 лютого 2022 року поставки стали масовими. За різними оцінками, Сполучені Штати передали понад 10 тисяч ракет, плюс тисячі від союзників.
У боях за Київщину навесні 2022 року розрахунки Джавелінів ефективно працювали із засідок у міській та приміській місцевості. Відомі кадри знищення російських Т-72 та БМП на відстані понад два кілометри. Ранні звіти фіксували дуже високий відсоток влучань — у перші тижні американські офіційні особи говорили про 100 влучань із 112 пусків. Пізніше, з урахуванням загальної картини війни, цифри стали більш стриманими, проте ефективність проти бронетехніки залишилася високою.
Комплекс також використовували проти вертольотів (зокрема, зафіксовані випадки ураження Ка-52) та укріплень. Українські військові швидко опанували систему — багато хто пройшов навчання ще до 2022 року, а після початку вторгнення курси стали інтенсивнішими.
Російські війська змушені були адаптуватися: більше покладатися на артилерійську підготовку, дрони-розвідники та FPV-дрони для попереднього ураження протитанкових розрахунків, змінювати маршрути руху колон. «Копе-кейджи» (саморобні решітки над баштою) часто виявлялися неефективними проти атаки згори.
Порівняння Джавеліна з іншими сучасними ПТРК
| Система | Країна | Дальність | Наведення | Ключова перевага |
|---|---|---|---|---|
| Джавелін (FGM-148) | США | до 4 км (LW CLU) | ІЧ «вистрілив-забув» | Атака згори, висока точність, багатоцільовість |
| NLAW | Велика Британія | до 800–1000 м | Predicted Line of Sight | Дешевший, простий у навчанні, ефективний у міській забудові |
| Стугна-П | Україна | до 5–5,5 км | Лазерне або радіо | Більша дальність, можливість стрільби з укриття, нижча вартість |
| Корнет-ЕМ | Росія | до 8–10 км | Лазерне променеве | Дальність, можливість ураження повітряних цілей |
Кожен комплекс має свою нішу. Джавелін вирізняється саме поєднанням портативності, точності та здатності вражати найзахищеніші частини танка без постійного супроводу цілі оператором.
Переваги, обмеження та місце Джавеліна в сучасній війні
Головна перевага — висока ймовірність ураження та здатність пробивати сучасний динамічний захист. «М’який пуск» і тепловізійний канал дозволяють працювати вночі та з укриттів. Система добре зарекомендувала себе в різних кліматичних умовах.
Обмеження очевидні: висока вартість ракети (десятки тисяч доларів), відносно низька скорострільність порівняно з FPV-дронами, необхідність чіткого теплового контрасту для захоплення цілі. У щільному тумані чи сильному дощі ефективність ІЧ-голівки може знижуватися. Крім того, після пуску труба згорає — потрібен постійний запас боєкомплекту.
У 2025–2026 роках, коли FPV-дрони та баражуючі боєприпаси стали основним засобом ураження бронетехніки на багатьох ділянках фронту, Джавелін не зник. Він залишається цінним для точкових ударів на середніх дистанціях, у складних погодних умовах та коли потрібна гарантована пробивна здатність проти добре захищених цілей. Нові полегшені блоки наведення 2026 року ще більше розширюють ці можливості.
Цікаві факти про Джавелін
- Символ опору: У 2022 році з’явився мем «Свята Джавеліна» — перероблена ікона, де Богородиця тримає ПТРК замість традиційних атрибутів. Зображення стало глобальним символом підтримки України, надихнуло на мурали в Києві та благодійні кампанії, які зібрали мільйони доларів.
- Багатоцільовість: Крім танків, комплекс успішно застосовували проти вертольотів (зокрема Ка-52), низьколітаючих літаків, укріплень і навіть скупчень піхоти в режимі прямої атаки.
- М’який пуск як тактична перевага: Можливість стріляти з приміщень та окопів без сильного демаскуючого ефекту дозволила українським розрахункам діяти в умовах щільної міської забудови та лісистої місцевості.
- Виробництво та запаси: До 2021 року виготовили понад 50 тисяч ракет. У 2026 році Joint Venture продовжує нарощувати потужності — попит залишається стабільним навіть в епоху масового застосування дронів.
- Технічна еволюція 2026 року: Перші полегшені блоки наведення LW CLU надійшли до американської армії саме у травні 2026. Вони не лише легші, а й забезпечують вдвічі більшу дальність ідентифікації цілі.
- Психологічний ефект: Російські танкісти та механіки-водії добре знали про існування Джавеліна. Це впливало на моральний стан екіпажів і змушувало командирів бронегруп діяти обережніше, збільшуючи час на розгортання та підготовку.
- Навчання: Базовий курс для оператора триває кілька днів на тренажерах, проте для впевненої роботи в бойових умовах потрібні тижні практики. Українські військові опанували систему швидко завдяки попередній підготовці та інтенсивним курсам після 2022 року.
Навіть через чотири роки після початку повномасштабного вторгнення Джавелін продовжує залишатися важливою частиною протитанкової оборони України, адаптуючись до нових реалій разом із появою полегшених блоків наведення та зміною тактики застосування.
Комплекс не став єдиним рішенням усіх проблем бронезахисту, але довів, що правильно організована протитанкова оборона з високоточною зброєю здатна суттєво впливати на хід бойових дій навіть проти чисельно переважаючого противника. У 2026 році, з новими модифікаціями та постійним вдосконаленням, ця історія триває.
